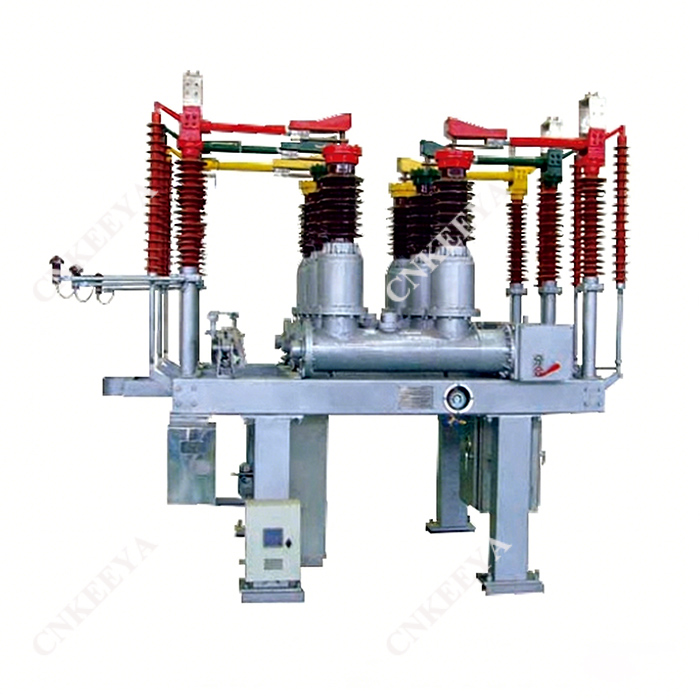

Tipo ZCW10-40.5L aparelho elétrico combinado fechado ao ar livre

 Visão geral

O aparelho elétrico combinado fechado tipo ZCW10-40.5L é um conjunto completo de aparelhos elétricos combinados que usam ar como isolamento externo, gás SF6 como meio de extinção de arco. O controle e proteção de sistemas de transmissão e distribuição de 72,5 KV para corrente alternada trifásica também podem ser utilizados para conexão de disjuntores e abertura e fechamento de bancos de capacitores. Adequado para subestações urbanas, subestações empresariais e subestações montanhosas com uso limitado do solo.

 Características Estruturais

 O disjuntor é uma estrutura externa de tanque pequeno, equipado com um mecanismo operado por mola CT35; O mecanismo é instalado em conjunto com o corpo principal, com instalação simples, depuração conveniente, operação confiável e adequado para operação frequente; A instituição tem uma vida útil superior a 10.000 vezes;

 Adotando uma estrutura de extinção de arco de ar comprimido, a capacidade de interrupção é particularmente forte, com uma interrupção cumulativa de 12 vezes a 40kA, estabelecendo um recorde para o mais alto na China;

 Desempenho de vedação confiável Usando juntas de vedação, a vedação dinâmica adota um anel de vedação em forma de "V" com estrutura de compensação de pressão de mola, e a placa de fiação secundária do transformador é compatível com uma empresa de joint venture, com uma taxa anual de vazamento de ar inferior a 0,5%;

 O transformador de corrente interno é feito de liga microcristalina com alta permeabilidade magnética, com nível de precisão de 0,2 ou 0,2 segundos. De acordo com a necessidade do usuário, podem ser acoplados 12 transformadores. Adequado para uma linha descarregada de 50 quilômetros de extensão sem reacendimento.

 Instruções para pedidos

 Modelo e especificações do disjuntor;

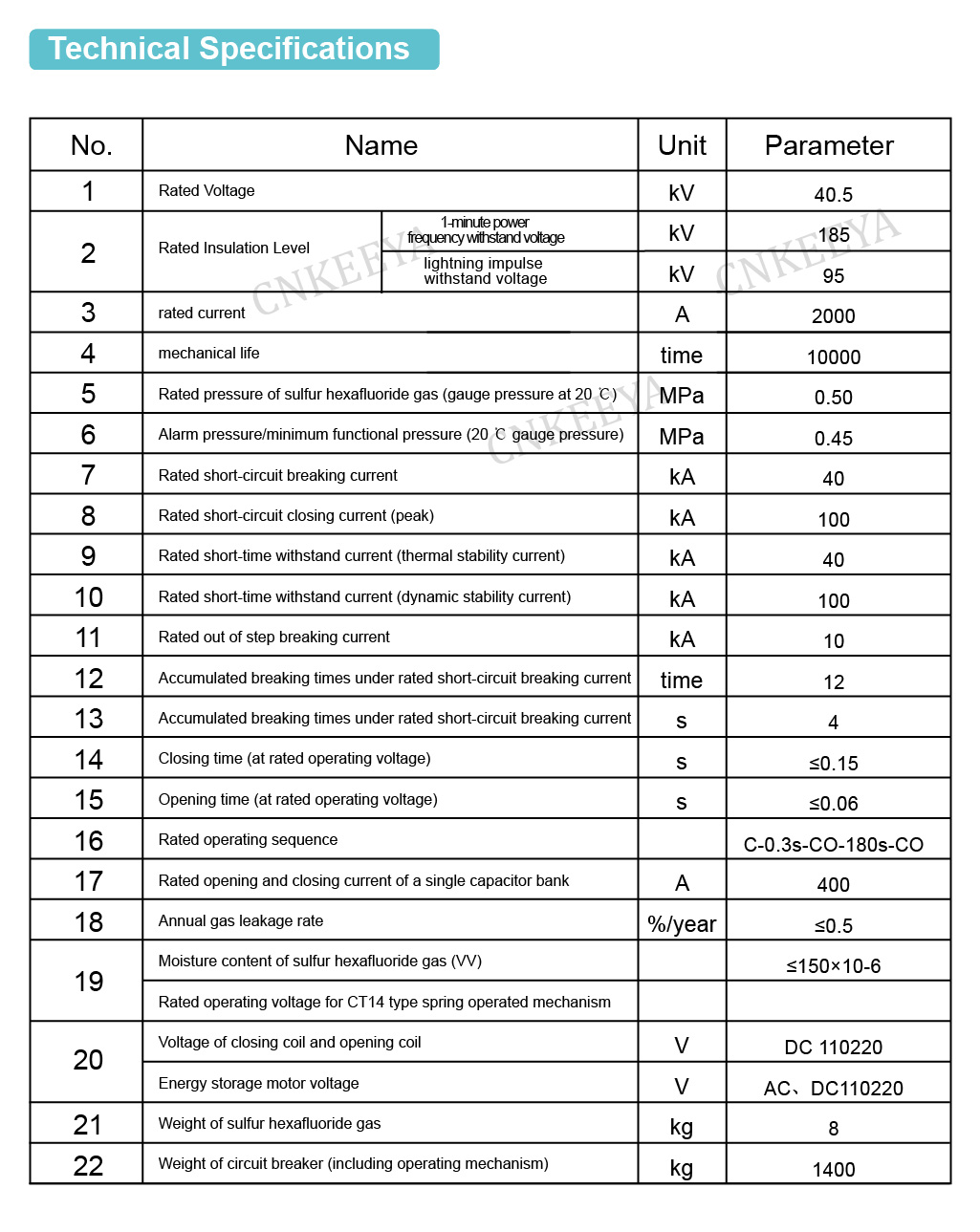

 Parâmetros elétricos nominais (tensão, corrente, corrente de interrupção, etc.)

 Condições ambientais de utilização (temperatura ambiente, altitude, nível de poluição ambiental);

 Tensão operacional do mecanismo operacional e tensão do motor;

 A quantidade, relação de corrente, combinação de nível e carga secundária de transformadores de corrente internos ou externos; Nomes e quantidades de peças sobressalentes, ferramentas especiais e equipamentos (a serem encomendados separadamente).
