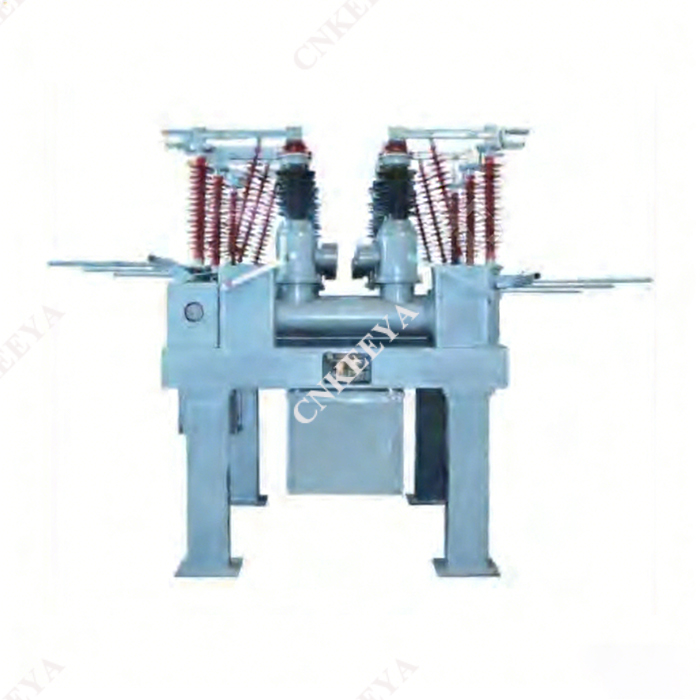

Aparelho elétrico combinado fechado tipo ZWC□-40.5Z/1600A-31.5kA

Visão geral

 1.1 O aparelho elétrico combinado externo tipo ZWC□-40.5Z/1600A-31.5kA é um conjunto de painel integrado com ar como meio de isolamento externo e gás SF₆ como meio de extinção de arco. É aplicado para controle e proteção de sistemas de transmissão e distribuição de energia CA trifásicos de 40,5kV, sendo também adequado para uso como disjuntor de interligação e em cenários de comutação de bancos de capacitores. Este produto é ideal para subestações urbanas, subestações industriais e subestações montanhosas com restrições de terreno. Apresenta as seguintes vantagens:

 Disjuntores, seccionadores, chaves de aterramento, transformadores de corrente, transformadores de tensão, pára-raios, fusíveis, barramentos e outros componentes são organicamente integrados em suportes estruturais de aço aterrados, apresentando uma estrutura compacta.

 Ocupa apenas 30% a 50% do espaço dos equipamentos do tipo split, o que economiza terreno e reduz custos de construção do projeto.

 Todo o bay é pré-fabricado de fábrica, com montagem e comissionamento concluídos de fábrica e entregues no local de instalação como um todo, encurtando o período de instalação.

 São adotadas câmaras de extinção de arco de alto desempenho, transformadores de tensão, pára-raios de isoladores compostos e seccionadores com desempenho totalmente comprovado, realizando basicamente uma operação livre de manutenção e alta confiabilidade.

 Barramentos autoportantes pré-fabricados de fábrica são usados ​​entre os bays, eliminando a necessidade do usuário construir estruturas de suporte.

 O layout é flexível e adaptável a vários modos de fiação.

 O disjuntor pode ser içado integralmente para manutenção ou substituição, minimizando o tempo de falta de energia causado por falhas na carroceria para menos de 3 horas.

 1.2 O ZWC□-40.5 está equipado com componentes e sistemas de alta qualidade como segue:

 Câmara autoextinguível de arco com capacidade de interrupção de 31,5kA e tempo total de interrupção de 3 ciclos; possui uma estrutura simples e confiável e pode atingir 20 vezes a capacidade total de interrupção.

 Mecanismo de operação com todas as molas CTB, atendendo ao requisito "isento de óleo" para quadros de distribuição; possui excelentes características mecânicas, estrutura compacta e alta confiabilidade, obteve patentes nacionais e foi premiado como produto científico e tecnológico.

 Todos os seccionadores são equipados com isoladores compostos e adotam uma estrutura rotativa direta de braço único com alta simplicidade e confiabilidade; São usados ​​​​dedos de contato de cobre disperso banhado a prata com grafite de força própria, apresentando bom desempenho de tensão estrutural, forte capacidade de transporte de corrente e operação livre de manutenção.

 Todas as peças metálicas expostas são tratadas com tecnologia anticorrosiva avançada, garantindo ausência de ferrugem por 20 anos sob condições gerais de poluição.

 1.3 O ZWC□-40.5 está em conformidade com os padrões nacionais GB1984-2003, GB11032-89 e GB1985-2004 e atende aos requisitos dos padrões da Comissão Eletrotécnica Internacional (IEC) IEC56, IEC99-4, IEC129 e IEC694. Todos os outros componentes internos atendem aos seus respectivos requisitos padrão.

 Estrutura e Princípio de Funcionamento

 2.1 Este produto foi projetado para aplicação externa. As condições ambientais operacionais são as seguintes

 um. Altitude: Não superior a 2.000 m (negociável no pedido)

 b. Temperatura ambiente: -40℃ ~ +40℃

 c. Umidade relativa: Média diária não superior a 95%, média mensal não superior a 90% (a 25°C)

 d. Velocidade do vento: Não superior a 35m/s

 e. Classe de poluição: Classe IV, distância de fuga nominal superior a 31 mm/kV

 f. Nenhum ambiente inflamável, explosivo, quimicamente corrosivo ou com vibração severa

 g. Intensidade sísmica: Não excedendo o Grau 8

 h. Espessura do revestimento de gelo: não superior a 10 mm
